卡尔森公司25年测量经验，为矿业用户推出这款矿业3D激光测量产品，这款Quarryman Pro具备的诸多特性令它有条件成为矿山用户现场工作助手。

Quarryman Pro是一款多功能的设备，他可以广泛应用于大型露天矿山和采石场爆破规划，矿堆体积测量、矿区三维测图、三维剖面测量，确定岩面的几何形态以及岩石抵抗线。Quarryman无需使用反射棱镜，用户仅需将Quarryman架上三脚架整平即可开始操作，它内置存储，无需携带PDA或电脑，测量速度最高达250 点/秒，既可以手动测量也可以全自动扫描。

爆破规划模块可以给出爆破钻孔的3D 分析结果。用户可采取交互方式规划放样钻孔方位、钻探角度、领口偏移距以及钻孔间距等，并实时观察这些参数改变对抵抗线的影响。 利用雷尼绍的 Rodded Boretrak; 和 Cabled Boretrak两种爆孔测斜仪采集的数据也可以导入到Quarryman Pro 软件中。由此获取实际钻孔信息在岩面的空间位置，为钻探和爆破工程师提供最精确的信息。

Quarryman Pro 软件的矿堆模块能够生成极为详细的 3D 矿堆模拟结果。还可给出近乎实时的矿堆体积计算结果和轮廓与断面报告，用户可在现场同时对多个矿堆进行测量，然后逐个分析。

Quarryman产品特点

- 减少飞石

- 改善破碎度

- 降低二次爆破率

- 全面的表面扫描

- 选定区域扫描

- 机载数据存储

- 简单特征编码

- 操作简单仅需少许培训

Quarryman产品应用 爆破规划

- 岩石剖面测量 坡顶坡底测量/标高测量

- 抵抗线计算

- 爆堆测量-便利矿石配比预先优化选矿

- 高效盘煤盘料

- 钻探控制 炮孔放样

- 工程界限/岩矿界限测量

- 巷道三维测量

技术参数

- 1级对人眼安全激光

- 无反射器测量范围700m （1200米可选）

- 有反射器测量范围5000m

- 距离精度：10cm

- 分辨率：1cm

- 角度精度：0.02゜

- 显示面板：3.5英寸防反光TFT

- 内存8G

- 采样率250点/秒

环境指标：

- 抗水、防尘（IP66）

- 工作温度：-20°C ～+45°C

电源：

- 12V DC/6.2Ah锂电

- 连续扫描使用时间210分钟

- 重8.1kg

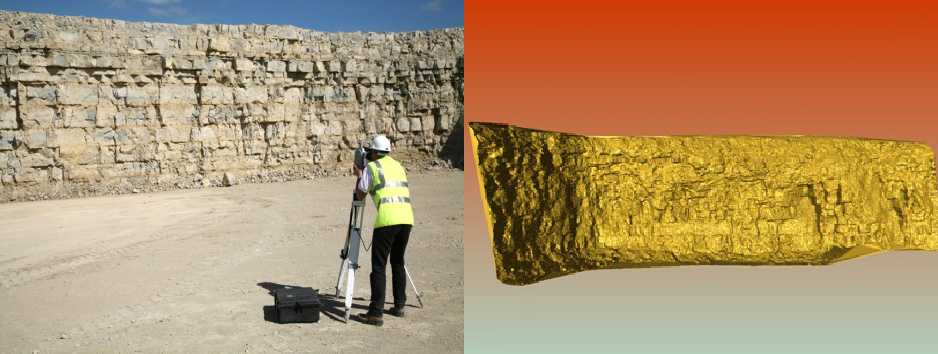

quarryman对岩面进行扫描并建模

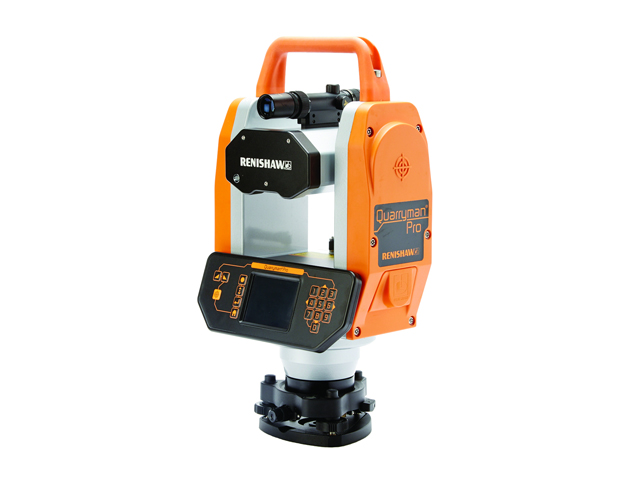

Quarryman爆破规划三维测量仪

*2017年9月原雷尼绍矿业测量产品线整体被美国卡尔森公司收购
